Possibili utilizzi dei pannelli divisori Plastbau
|
 Pareti divisorie (interne civili ed industriali)
Tamponamenti perimetrali di strutture a telaio
|
Sottotegola con muretti a nido d'ape
Sottotegola con travi portanti in legno
Controsoffitti
|
|
|

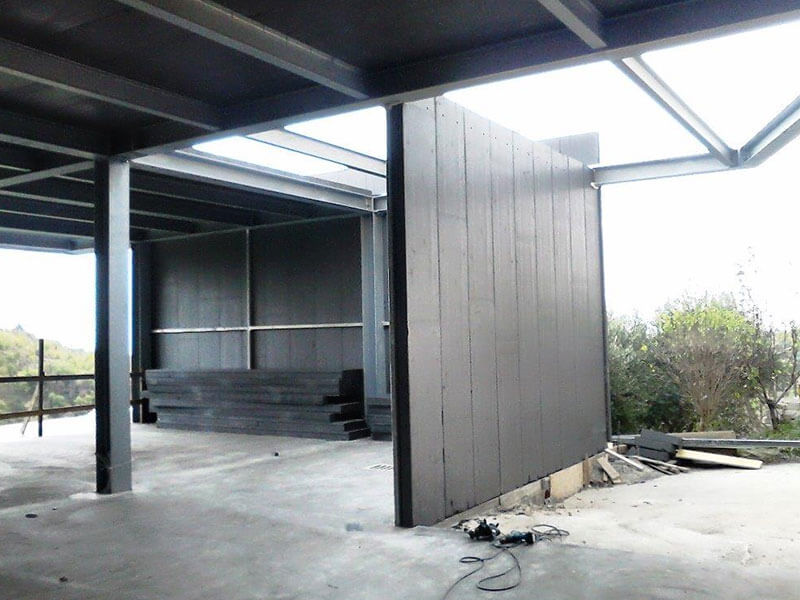

Pareti Divisorie
|
I pannelli divisori Plastbau possono sostituire le tradizionali pareti divisorie realizzate in foratini da 8 cm cm di
spessore utilizzando il pannello di equivalente spessore nella versione con profilo metallico da cm 6 ricoperto
da 1 cm di EPS per parte. Tale pannello è idoneo a ricevere l’intonaco da entrambi i lati. Allo stesso modo il
pannello da 8 cm con montanti a vista può sostituire l’intelaiatura tipica per le tramezze da ricoprire in gesso
rivestito o gesso fibrato.
La posa in opera è estremamente semplice e veloce e i metodi di posa cambiano a seconda delle applicazioni
specifiche. In genere, dopo aver posato l’angolare superiore al soffitto e l’angolare inferiore alla soletta,
si procede appoggiando i pannelli divisori Plastbau agli angolari di riscontro, avvitandoli.
Terminate le operazioni di posa si potranno inserire gli impianti e le salite verticali saranno inserite nell’EPS
prima del rivestimento delle pareti con l’intonaco o le finiture a secco avvitate ai profili metallici.
Il sottofondodi pavimento ricoprirà le diramazioni orizzontali degli impianti.
Le pareti divisorie interne realizzate con pannelli divisori Plastbau hanno una risposta all’abbattimento acustico
di Rw=35,5 dB. Maggiori prestazioni si otterranno variando sia gli spessori parete, anche accoppiandoli,
che utilizzando rivestimenti mirati.
|
|
|
|

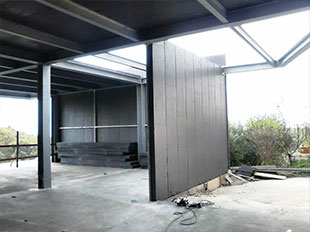

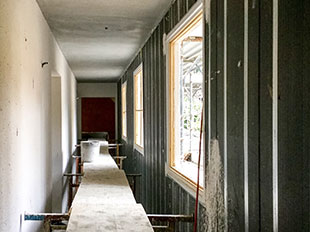

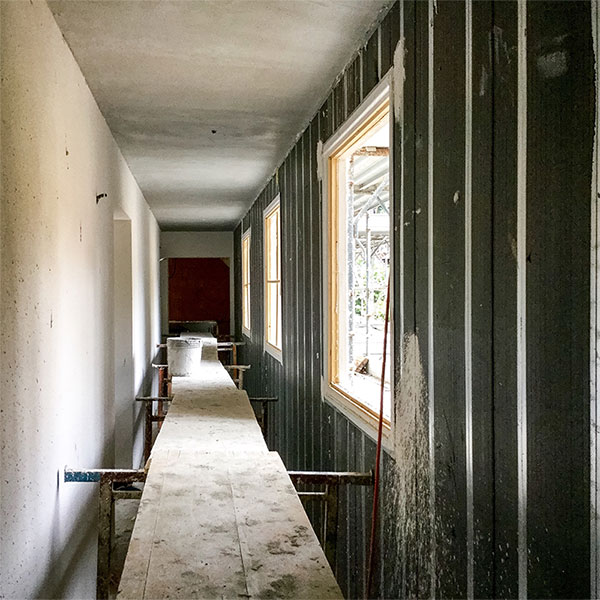

Tamponamenti perimentrali di strutture a telaio
Pannelli divisori Plastbau per le loro caratteristiche di isolamento termico e di resistenza meccanica possono
essere impiegati come tamponamenti perimetrali di strutture a telaio realizzate in ferro, legno o calcestruzzo armato.

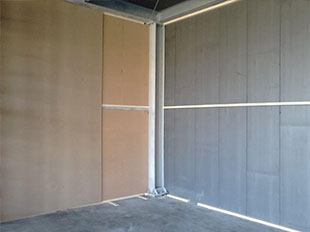

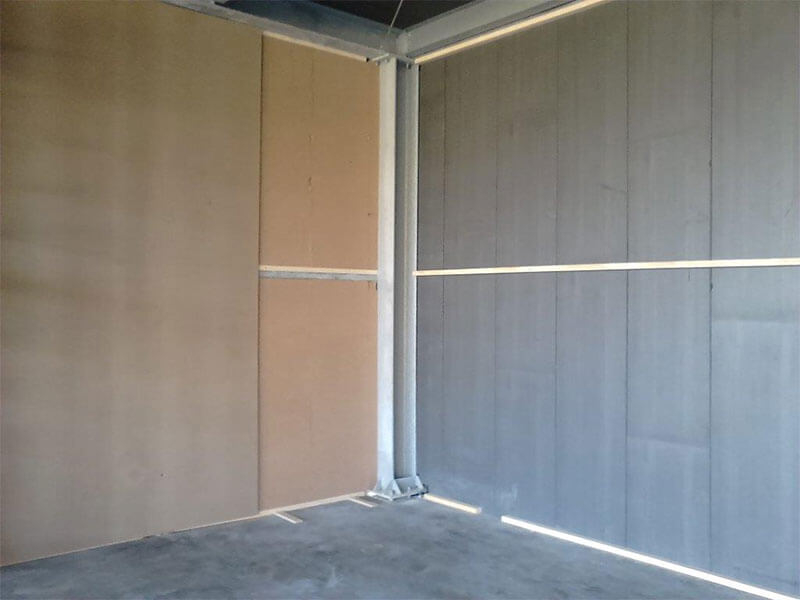

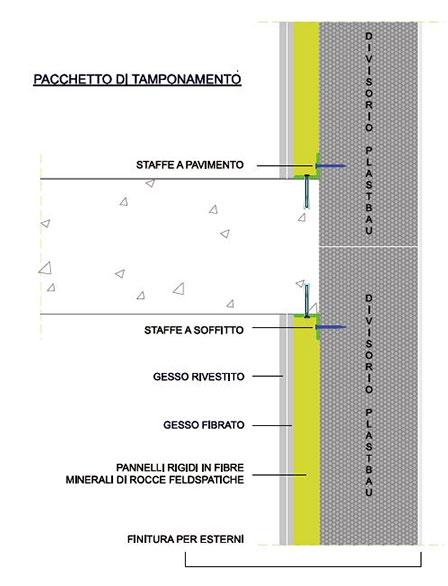

Il pannello con profilo metallico da 12 cm a vista sul lato interno e ricoperto sul lato esterno, in vari spessori
in base alle stratigrafie di progetto fino ad un massimo di 20 cm, può essere finito all’estradosso con finiture
a secco avvitate ai montanti del pannello o su telai specifici oppure finito con rasature idonee tipo cappotto.
All’intradosso, fatte le opportune verifiche climatiche ed acustiche , sarà necessario integrarlo con strati
idonei a soddisfare le esigenze di progetto. La finitura interna sarà a secco.
|
|
|
|
Sottotegola con muretti e pannello divisorio Plastbau
|
L’evoluzione di questo sistema si è realizzata sostituendo ai tradizionali
tavelloni gli innovativi pannelli divisori Plastbau che concentrano in un solo
elemento caratteristiche tali da permettere la semplifi cazione della posa,
la diminuzione dei tempi in cantiere, la riduzione dei costi ed un miglior
isolamento. Il procedimento di esecuzione della sottotegola è identico al processo
tradizionale, quindi: realizzazione dei muretti a nido d’ape secondo le
pendenze ad interasse di progetto. L’interasse dovrà essere scelto in
funzione della gamma dei pannelli. Per semplicità si riporta, di seguito, una
tabella indicativa che consiglia l’interasse dei muretti.
|
| Pannelli |
Interasse murretti |
Peso prorpio struttura |
Sovraccarico accidentale |
|
| Modelli 60 |
mt. 1,50 |
160 Kg/mq |
160 Kg/mq |
|
| Modelli 80 |
mt. 1,75 |
160 Kg/mq |
160 Kg/mq |
|
| Modelli 100 |
mt. 2,00 |
160 Kg/mq |
160 Kg/mq |
|
| Modelli 120 |
mt. 2,25 |
160 Kg/mq |
160 Kg/mq |
|
NB: Tutti i modelli possono essere richiesti di tipo “maggiorato” di cm.1 per facciata,
a rivestimento dei profili metallici.
|
|
 |
 |
 |

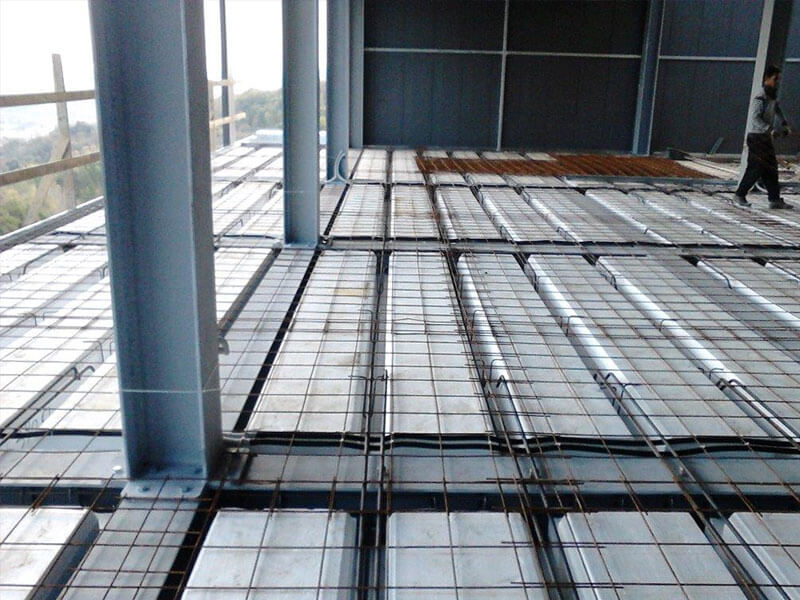

| adattamento e posa pannelli sui muretti |
sistemazione prima di ricevere la rete di ripartizione |
getto della soletta armata |
|
E’ previsto per tutti i modelli un completamento, in opera, all’estradosso,
realizzato con una soletta in calcestruzzo oppure in calcestruzzo alleggerito,
dello spessore di circa cm. 3, armato con una rete elettrosaldata. Al colmo ed
alle imposte, i pannelli divisori Plastbau saranno collegati ai muretti nello stesso
modo dei tavelloni grazie alla rete metallica. Ultima operazione sarà il fi ssaggio
alla soletta dei listelli per la posa delle tegole oppure dei coppi.
|
|
Sottotegola con travi portanti in legno
|
Se si deve realizzare la copertura di un fabbricato, ricavando un ambiente
mansardato, cioè con le falde più o meno inclinate e con un soffi tto nel
quale si voglia “tenere a vista” la struttura principale portante, si ricorre
frequentemente ad una soluzione di tetto in legno, realizzato con travi
principali, travetti secondari, assito, guaina, pacchetto isolante e
listelli per posa tegole o coppi. L’utilizzo dei Pannelli Divisori Plastbau permette
la sostituzione dell’assito e del pacchetto isolante appoggiando direttamente
gli stessi sui travetti secondari. La tipologia di pannello armato va dimensionata
sia in rapporto alle esigenze statiche (vedi tabella), che in rapporto a quelle di
coibentazione termica che si vogliono ottenere. La coibentazione termica deve
essere calcolata in base alla zona climatica in cui viene effettuata l’applicazione.
Anche in questo caso la posa è semplice e di rapida esecuzione. Dopo aver
posato il pannello è necessario fi ssarlo alla trave in legno con chiodi e viti (uno
o due per pannello), insieme alla rete metallica. Come ultima operazione si
deve procedere al getto della soletta in calcestruzzo da 3 cm.
|
|
|
|
