Appensione dei corpi illuminati nel Sistema Plastbau Metal
|
| |
|
|
Clicca per ingrandire
|
|

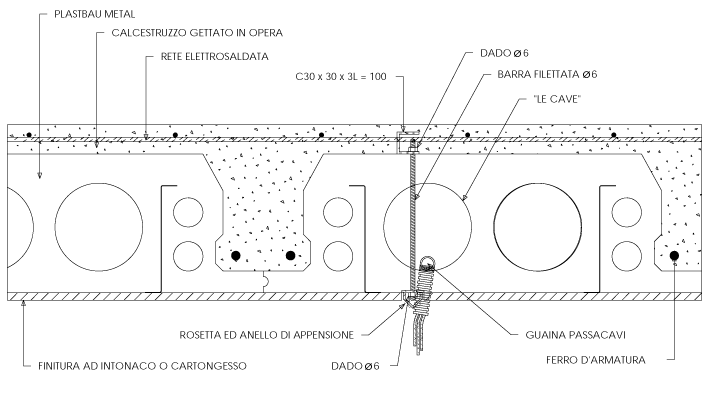

Predisposizione per l'appensione di corpi pesanti,
prima del getto di calcestruzzo con tubazioni elettriche
dentro "le cave" del solaio Plastbau Metal.
 Scarica
il file DWG in formato compresso (ZIP).
|
 |
|
|
| |
|
|
Clicca per ingrandire
|
|

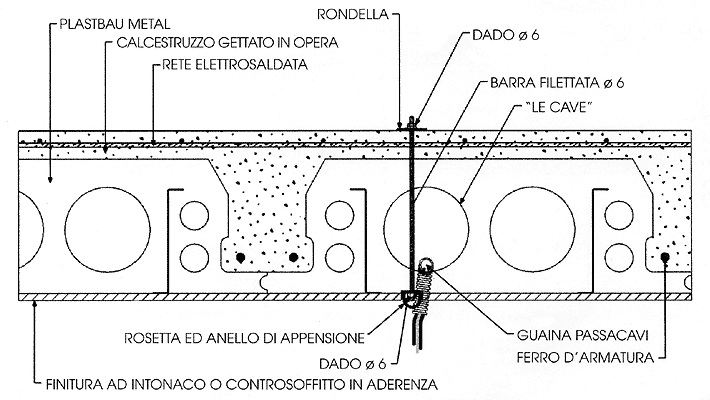

Predisposizione per l'appensione di
corpi pesanti, dopo il getto di calcestruzzo con bloccaggio
sulla soletta e passaggio della tubazione elettriche
dentro "le cave" del solaio Plastbau Metal.
Scarica
il file DWG in formato compresso (ZIP).
|
|
|
|
| |
|
|
Clicca per ingrandire |
|

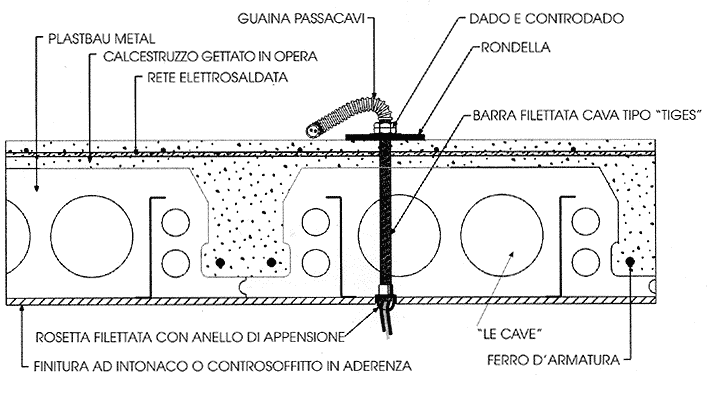

Predisposizione per l'appensione di corpi
pesanti, dopo il getto di calcestruzzo, con bloccaggio sulla soletta e tubi elettrici
nella caldana superiore.
Scarica
il file DWG in formato compresso (ZIP).
|
|
|
|
| |
|
|
Clicca per ingrandire |
|

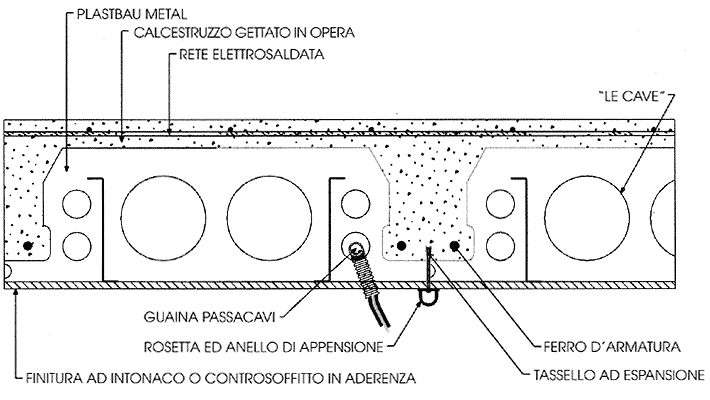

Predisposizione per l'appensione di corpi pesanti,
dopo il getto di calcestruzzo, per mezzo di tassello ad espansione fissato
al travetto e passaggio delle tubazioni elettriche dentro "le cave"
del solaio Plastbau Metal.
Scarica
il file DWG in formato compresso (ZIP).
|
| |
|
|
Clicca per ingrandire
|
|
Predisposizione per l'appensione di corpi
leggeri a solaio ultimato, con tubazioni elettriche
dentro "le cave" del solaio Plastbau Metal.
(Per l'individuazione dei profili metallici sotto l'intonaco,
o la finitura a secco, si consigli l'utilizzo di magnete).
Scarica
il file DWG in formato compresso (ZIP).
|
|
|
|
| |
|
|
Clicca per ingrandire
|
|

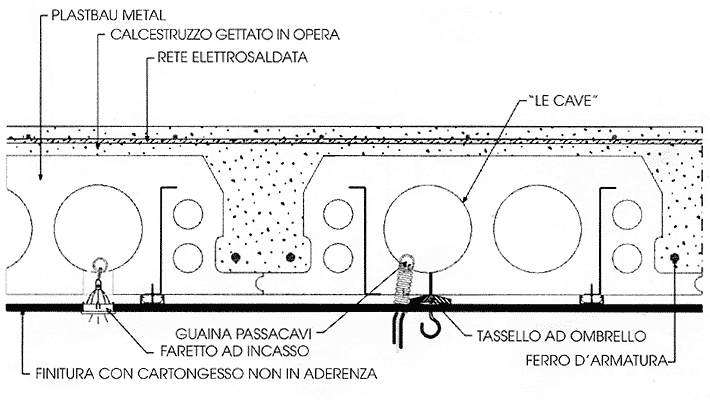

Predisposizione per l'appensione di
corpi leggeri a solaio ultimato con contro-soffitto
non in aderenza. Tassello ad ombrello fissato alla
lastra in cartongesso, con tubazioni elettriche
dentro "le cave" del solaio Plastbau Metal.
Scarica
il file DWG in formato compresso (ZIP).
|
