Solaio piano con coibentazione termica incorporata, avente valore minimo di trasmittanza
termica U < 0.59 W/mq K di tipo "PLASTBAU METAL" costituito da elementi monolitici
cavi in polistirene espanso autoestinguente (classe uno), stampati in continuo, autoportanti
fino ad un massimo di ml 2,00, rivestiti all'intradosso con rete stirata portaintonaco e
zincata a caldo.
Gli elementi, di larghezza cm. 60, con battentatura maschio e femmina sui bordi, saranno
posti in opera perfettamente accostati su rompitratta d'armatura provvisoria alla distanza
opportuna ed integrati con getto in opera di calcestruzzo > Rck 25(C20/25) a formare i
travetti e la soletta dello spessore: S = cm. 5 armata con rete elettrosaldata maglia cm. 20
x 20, filo 6. Compreso ferro d'armatura e quando necessaria, formazione del collegamento
trasversale dei travetti.
VOCE DI CAPITOLATO SOLAIO PREDISPOSTO PER IL FISSAGGIO DI FINITURE A SECCO
Solaio piano con coibentazione termica incorporata, avente valore minimo di trasrnittanza
termica U < 0.59 W/mq K di tipo "PLASTBAU METAL" costituito da elementi monolitici
cavi in polistirene espanso autoestinguente (Classe uno), stampati in continuo, autoportanti
fino ad un massimo di ml 2,00. I pannelli saranno predisposti all'intradosso con lamierini
incorporati ad interasse cm 30 per l'avvitatura del controsoffitto in aderenza o sospeso.
Gli elementi, di larghezza cm. 60, con battentatura maschio e femmina sui bordi, saranno
posti in opera perfettamente accostati su rompitratta d'armatura provvisoria alla distanza
opportuna ed integrati con getto in opera di calcestruzzo Rck 25(C20/25) a formare i travetti
e la soletta dello spessore: S = cm. 5 armata con rete elettrosaldata maglia cm. 20 x 20,
filo 6. Compreso ferro d'armatura e quando necessaria, formazione del collegamento
trasversale dei travetti.
|
Compreso di ferro d'armatura/Escluso il ferro d'armatura
. Per un'altezza della struttura in c.a. di cm 15+5 e spessore del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 16+5 e spessore del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 17+5 e spessore del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm ... e spessore del sottotravetto di cm ... al m² A ...
|
Compreso di ferro d'armatura/Escluso il ferro d'armatura
. Per un'altezza della struttura in c.a. di cm 15+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 16+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 17+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm ... e spessore d'isolamento del sottotravetto di cm ... al m² A ...
Per verificare la classe REI di appartenenza di un solaio PLASTBAU METAL è neccessario fare riferimento ai certificati di prova e alla normativa CNVVF/CCI UNI 9502
|
VOCE DI CAPITOLATO SOLAIO PREDISPOSTO PER IL FISSAGGIO DI FINITURE A SECCO
Solaio piano, REI 180 con coibentazione termica incorporata, avente valore minimo di
trasmittanza termica U I 0.59 W/mq K di tipo "PLASTBAU METAL" costituito da elementi
monolitici cavi in polistirene espanso autoestinguente (Classe uno), stampati in continuo,
autoportanti fino ad un massimo di ml 2,OO. I pannelli saranno predisposti all'intradosso
con lamierini incorporati ad interasse cm 30 per l'avvitatura del controsoffitto in
aderenza o sospeso.
Gli elementi, di larghezza cm. 60, con battentatura maschio e femmina sui bordi, saranno
posti in opera perfettamente accostati su rompitratta d'armatura provvisoria alla distanza
opportuna ed integrati con getto in opera di calcestruzzo Rck 25(C20/25) a formare i travetti
e la soletta dello spessore: S = cm. 5 armata con rete elettrosaldata maglia cm. 20 x 20,
filo 6. Compreso ferro d'armatura e quando necessaria, formazione del collegamento
trasversale dei travetti. Il solaio è protetto all'estradosso da una controsoffittatura non in
aderenza, realizzata in lastre di gesso rivestito e struttura metallica per il fissaggio.

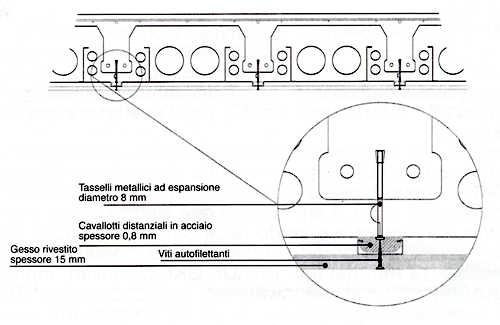

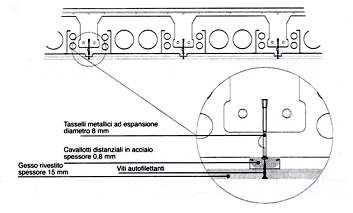

. Struttura metallica realizzata con profili in acciaio a "C", posti a interasse di 600 mm
parallelamente al1 'orditura del manufatto. Tali profili sono fissati all'intradosso del solaio
per mezzo di cavalletti distanziali in acciaio, specifici per il fissaggio dei profili a "C",
ancorati mediante idonei tasselli metallici ad espansione di diametro 8 mm passo 600
mm, posizionati in corrispondenza dei travetti di calcestruzzo del solaio stesso.
. Controsoffittatura realizzata con lastra di gesso rivestito denominato "PLACO PPF"
o similari di spessore t 5 mm e peso di circa 12 kg/m2, fissate alla struttura mediante
viti autofilettanti di diametro 3,s mm poste a interasse di 200 mm circa.
. Sigillatura dei giunti mediante rete in fibra di vetro e stucco a base gesso.
|
Compreso di ferro d'armatura/Escluso il ferro d'armatura
. Per un'altezza della struttura in c.a. di cm 15+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 16+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm 17+5 e spessore d'isolamento del sottotravetto di cm ... al m² A ...
. Per un'altezza della struttura in c.a. di cm ... e spessore d'isolamento del sottotravetto di cm ... al m² A ...
Per verificare la classe REI di appartenenza di un solaio PLASTBAU METAL è neccessario fare riferimento ai certificati di prova e alla normativa CNVVF/CCI UNI 9502
|
VOCE DI CAPITOLATO SOLAIO SANITARIO COIBENTATO

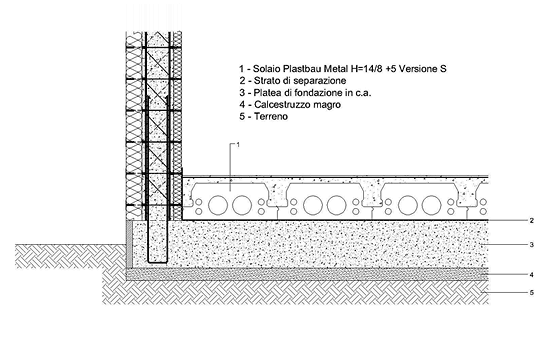

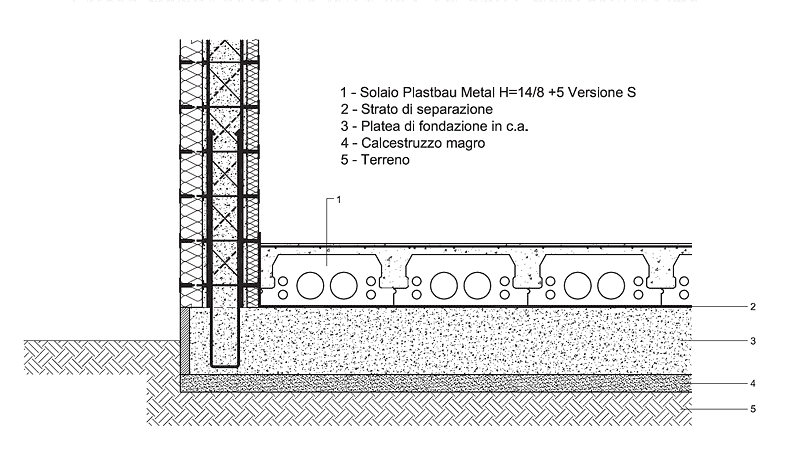

Solaio Sanitario Coibentato, U = 0,33 W/m²K, costituito da casseri in EPS Plastbau Metal - S e cappa in calcestruzzo
Fornitura e posa dei materiali necessari per la realizzazione di solaio sanitario isolato, sovrastante la platea di
fondazione, costituito da travetti interasse cm 60 e cappa collaborante in calcestruzzo da cm 6, realizzato da
casseri in EPS Plastbau Metal S14/8 h cm 22. Nello specifico, sono compresi e compensati gli oneri di fornitura e
posa strato di separazione in polietilene, fornitura e posa dei casseri, tagli degli stessi ove necessario,
fornitura e posa di rete elettrosaldata, diametro mm. 6 maglia 20x20, getto della cappa in calcestruzzo e
finitura superficiale a staggia e quant'altro necessario per dare l'opera finita a perfetta regola d'arte.
|
|
|

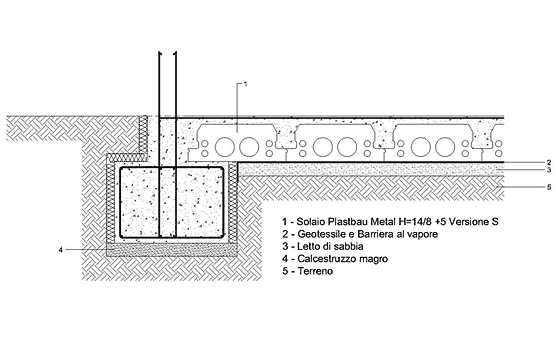

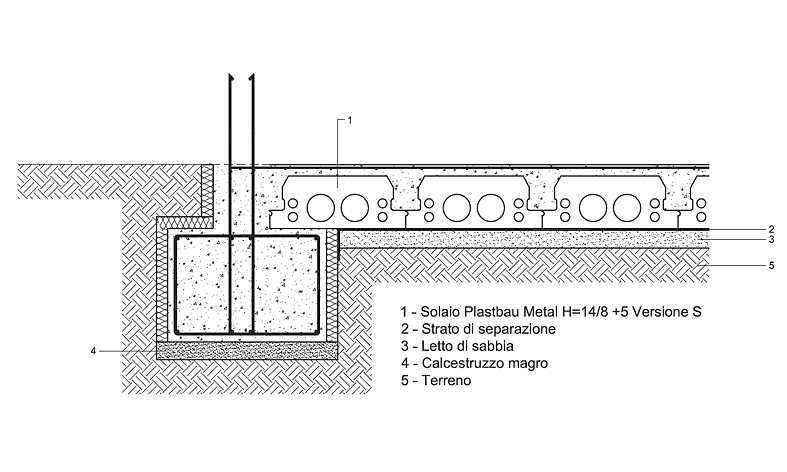

Solaio Sanitario isolato U = 0,33 W/m²K costituito da casseri in EPS Plastbau Metal S e cappa in calcestruzzo
Fornitura e posa dei materiali necessari per la realizzazione di solaio sanitario isolato, appoggiato su letto di
sabbia , costituito da travetti interasse cm 60 e cappa collaborante in calcestruzzo da cm 6, realizzato da casseri
in EPS Plastbau Metal S14/8 h cm 22. Nello specifico, sono compresi e compensati gli oneri di fornitura e posa strato
di separazione in polietilene, fornitura e posa dei casseri, tagli degli stessi ove necessario, fornitura e posa di
rete elettrosaldata, diametro mm. 6 maglia 20x20, getto della cappa in calcestruzzo e finitura superficiale a staggia
e quant'altro necessario per dare l'opera finita a perfetta regola d'arte.
|
|
|
|
|
