Caratteristiche acustiche e isolamento dei solai Plastbau®
I solai Plastbau Metal, presentano caratteristiche specifiche derivate da un'approfondita attenzione alle
rese acustiche sviluppata in fase progettuale del manufatto di riferimento, che riescono a soddisfare quanto
richiesto dalla normativa riguardante i requisiti acustici passivi degli edifici per quel che riguarda l'indice del
potere fonoisolante apparente (R'W) e l'indice del livello di rumore di calpestio (l'nW,T).
La continua ricerca tecnologica sull'applicazione e l'utilizzo dei materiali Poliespanso, anche in abbinamento
a materiali diversi, ha portato alla conferma di importanti miglioramenti in materia di isolamento acustico.
LA PROGETTAZIONE
La verifica in opera delle caratteristiche acustiche degli edifici sta diventando un'esigenza sempre più
importante nell'ottica piu generale del miglioramento della qualita della vita. La norma UNI EN 12354 (parti
1, 2 e 3) attualizza a livello nazionale, un metodo progettuale per prevedere le prestazioni di un edificio da un
punto di vista acustico. Utilizzando le indicazioni contenute nella norma, con l'aiuto ad esempio di software
applicativi (possibilità ad esempio di poter scegliere lo strato di materiale isolante piu indicato da interporre
tra il solaio ed il massetto), si può avere già durante la fase di progetto, una prima indicazione di quali saranno
i valori di potere fonoisolante, di isolamento acustico e di isolamento da rumore di calpestio, in opera.
E' quindi nella fase di progetto che prende forma e si rende possibile la vera protezione contro i rumori esterni
ed interni dell'edificio.
Il progettista che utilizza Solai Plastbau, per soddisfare la normativa in vigore dovrà provvedere ad applicare
uno strato di separazione tra le superfici rigide (solaio e massetto) idoneo a limitare la componente
trasmissiva. Le caratteristiche dello strato di separazione cambieranno anche in relazione ai tipi di
pavimentazione e di strati di sottofondo dell’orditura al solaio, di eventuali forometrie e delle condizioni di contorno. Una corretta posa dello strato isolante e determinante per una buona
resa dell'opera finita.
In aiuto alla progettazione esiste la normativa EN15037-1 : 2008 (E) con l’allegato L.
|

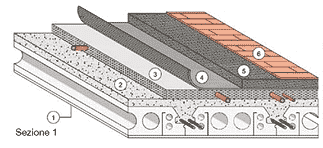

1 - Intonaco in malta cementizia
2 - Solaio Plastbau
3 - Calcestruzzo alleggerito
4 - Isolamento Acustico
5 - Massetto in Sabbia - Cemento
6 - Pavimento in ceramica
|
 |
|
|
LE ESPERIENZE POLIESPANSO
sono state effettuate misurazioni in opera
dell'isolamento dal rumore al calpestio
di solai e di isolamento acustico per via
aerea. Il pacchetto solaio che prendiamo
ad esempio è stato realizzato posando

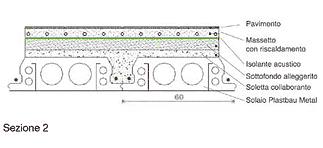

il SOLAIO PLASTBAU® METAL TIPO "C",
14/4+5 (vedi sezione 2) in combinazione
con uno strato di isolante acustico di
spessore 4 mm con prestazioni acustiche
S' 29 MN/m³ e ΛL 24 dB .
Tale ambiente di 40 m³ ha rilevato al
calpestio (L'nW,T = 56,6 dB) e al rumore
per via aerea un abbattimento di (R'W
= 64,6 dB). Tali valori assumono ancora
più rilevanza se si pensa che solo da
pochi anni e con l'utilizzo di materiali e
tecnologie costruttive particolarmente
all'avanguardia si è riusciti ad ottenere
valori vicini ai parametri previsti dalla
norma.
|
Decreto attuativo del 05/12/1997
relativo all'articolo 3, comma 1 lettera
e, della legge 26 ottobre 1995 n.447
PREMESSA
La progettazione acustica di un edificio si prefigge lo scopo di attuare una serie d'accorgimenti finalizzati ad
ottenere adeguate condizioni di comfort acustico.
L'edificio, da realizzarsi o in fase di ristrutturazione, dovra essere progettato rispettando regole di buona
tecnica applicata al campo dell'intercettazione e contenimento della propagazione del rumore al fine di
ottenere il rispetto di determinati requisiti acustici.
Il decreto relativo alla "determinazione dei requisiti acustici passivi degli edifici" appartiene ad un quadro
normativo di decreti attuativi collegati alla Legge Quadro sull'inquinamento acustico n. 447/95 rivolto alla
protezione della popolazione esposta alle varie forme che assume questo tipo d'inquinamento, tutelandone
le condizioni sia in termini di sicurezza della salute, sia in termini di mantenimento della qualita della vita.
LA NORMA
Il DPCM 5/12/97 (Determinazione dei requisiti acustici passivi degli edifici), si prefigge di migliorare la qualita
di vita negli ambienti abitativi, in relazione al rumore proveniente dall'esterno, e di armonizzare le tecniche
costruttive degli edifici, per quanto riguarda le prestazioni acustiche dei singoli elementi costruttivi mediante
l'imposizione di specifici parametri acustici.
In particolare il Decreto attuativo del 05/12/1997 relativo all'articolo 3, comma 1 lettera e, della legge 26
ottobre 1995 n.447, relativo ai requisiti acustici passivi degli edifici, indica parametri di riferimento diversi a
seconda della categoria di edificio che si considera.
TABELLA A - Classificazione degli edifici abitativi (art.2)
 Categoria A: edifici adibiti a residenza
o assimilabili
Categoria B: edifici adibiti ad uffici
o assimilabili
Categoria C: edifici adibiti ad alberghi
pensioni ed attività assimilabili
Categoria D: edifici adibiti ad ospedali
cliniche, case dei cura e assimilabili
Categoria E: edifici adibiti ad attività
scolastiche a tutti i livelli e
assimilabili
Categoria F: edifici adibiti ad attività
ricreative o di culto o assimilabili
Categoria G: edifici adibiti ad attività
commerciali o assimilabili
|
| Categoria |
Requisiti acustici passivi degli edifici |
| |
R'w |
D2m,n,t,w |
L'nw |
LASmax |
LAeq |
| D |
55 |
45 |
58 |
35 |
25 |
| A - C |
50 |
40 |
63 |
35 |
35 |
| E |
50 |
48 |
58 |
35 |
25 |
| B - F - G |
50 |
42 |
55 |
35 |
35 |
|
I parametri considerati sono i seguenti:
R'w Indice di valutazione del potere fonoisolante apparente degli
elementi di separazione tra due distinte unità immobiliari (non
inferiore al valore indicato nella tabella);
D2m,nT,w Indice di valutazione dell'isolamento acustico di facciata
standardizzato per le partizioni di separazione tra interno ed
esterno (non inferiore al valore indicato nella tabella);
L'nw Indice di valutazione del livello di rumore di calpestio
normalizzato (non superiore al valore indicato nella tabella);
LAsmax è il livello di pressione sonora prodotta dai servizi a funzionamento discontinuo
LAeq è il livello di pressione sonora prodotta dai servizi a funzionamento continuo
|
ESEMPIO
Requisiti acustici passivi di un edificio residenziale - Edificio in Categoria A
|
 |
|
|
|
